Phrozen3DよりFacebookの記事で解説のあったChituboxの機能についての翻訳記事です。
最新のChituboxでひそかに追加されているTransition Layersについて触れられています。

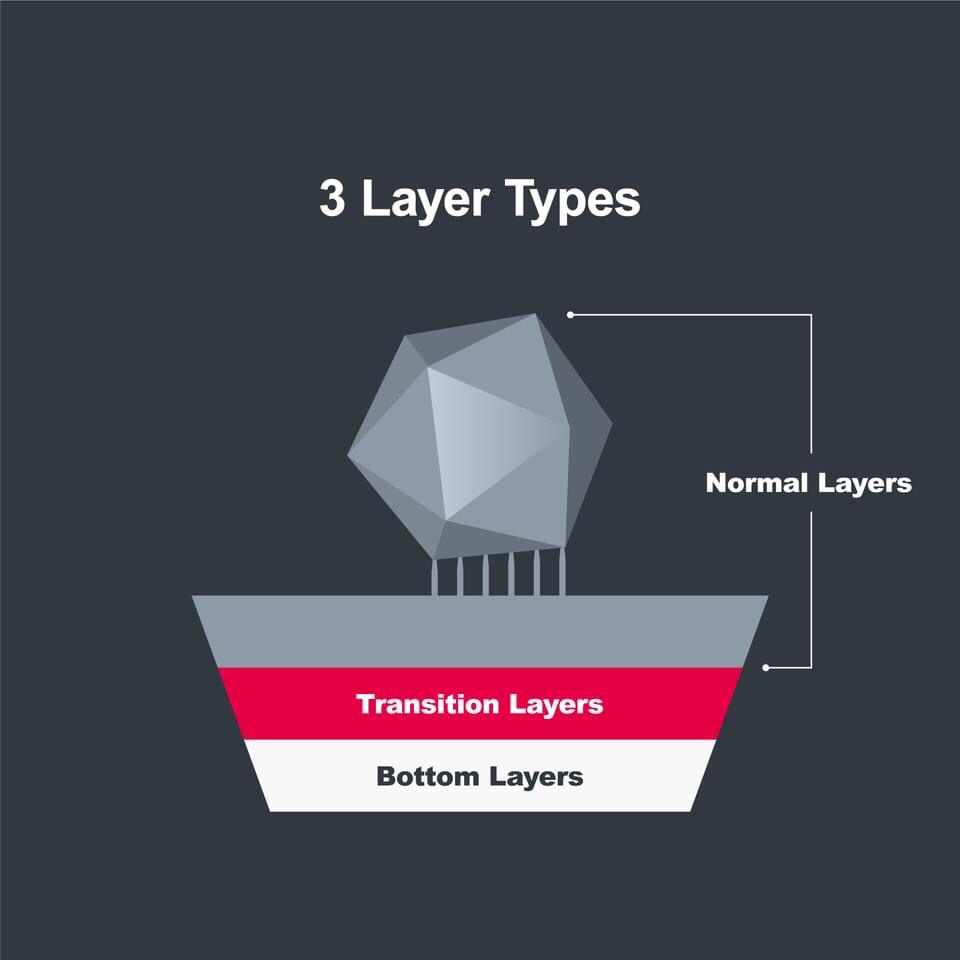

レイヤーには三つのタイプがあります
通常レイヤー:ボトムエリアの後のレイヤー
ボトムレイヤー:ボトルレイヤーはビルドプレートに定着させるためのものです。ボトムレイヤーの数字を大きくすると、プリント時間が長くなり、ボトムレイヤーの数字を小さくすると、モデルがビルドプレートに安定して定着しなくなるでしょう。
トラジションレイヤー:トラジションレイヤーとはボトムレイヤーと標準レイヤーの間となるレイヤーです。この硬化時間はボトムレイヤーの硬化時間から、ノーマルレイヤーの硬化時間の間で、段階的に決められます。
トラジションレイヤーを設定する目的は、各層間の密着力を上げるためです。

3 Layer Types
Normal Layers: Layers after the bottom layers.
Bottom Layers: The layers attached to the build plate. If you have a larger number of bottom layers, it will extend your printing time. If you have the insufficient number of bottom layers, your model may not stably attach to the build plate.
Transition Layer: The transition layers are layers between the normal and bottom layers; the exposure time will gradually decrease from the bottom layer exposure time to the normal layer exposure time.
The purpose of setting the transition layers is to increase the adhesion between layers.

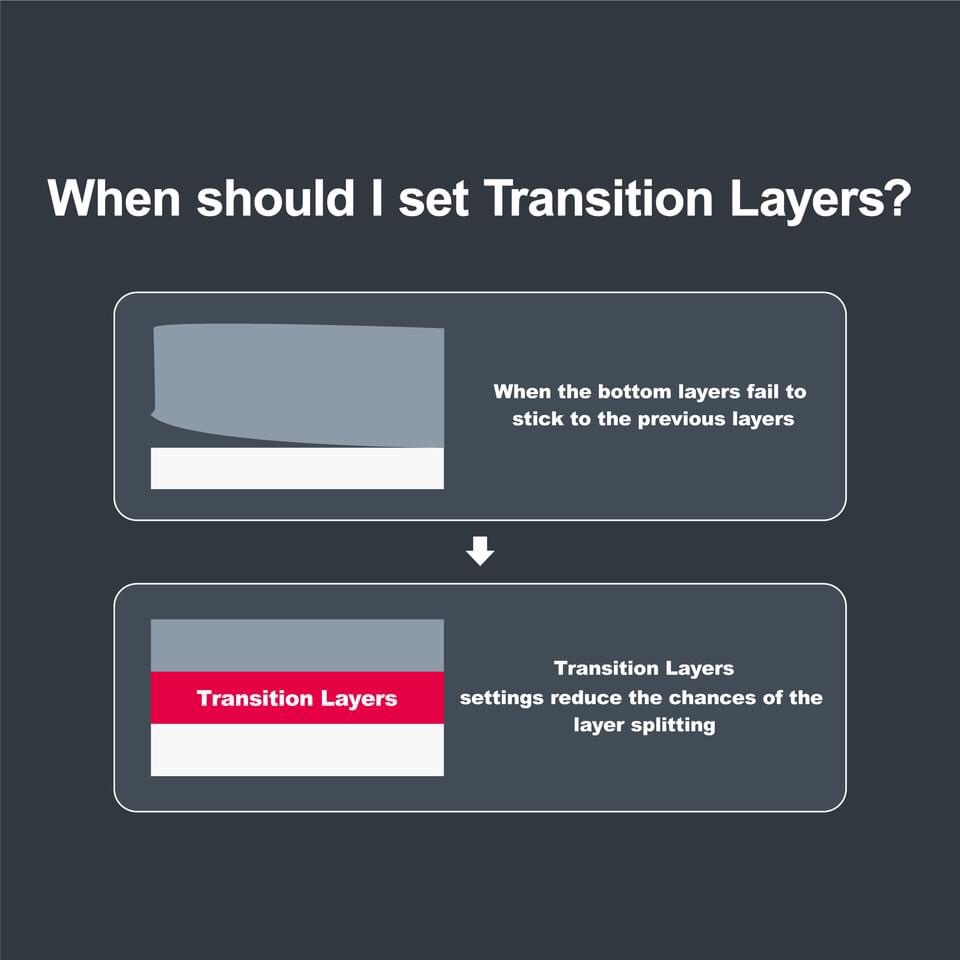

どういう場合にトラジションレイヤーを設定すればよいか?
ボトムレイヤーと、通常レイヤーの硬化時間に大きく差がある場合、印刷中に剥離する場合があります。これは通常レイヤーとボトムレイヤーの硬化に極端に差があるため、剥離しています。

When should I set Transition Layers?
If there is a large difference between normal layer exposure time and bottom layer exposure time, there’s a chance that your prints may split while being printed
Due to the significant difference between the normal layer exposure time and the bottom layer exposure time, the print may split during the printing process.

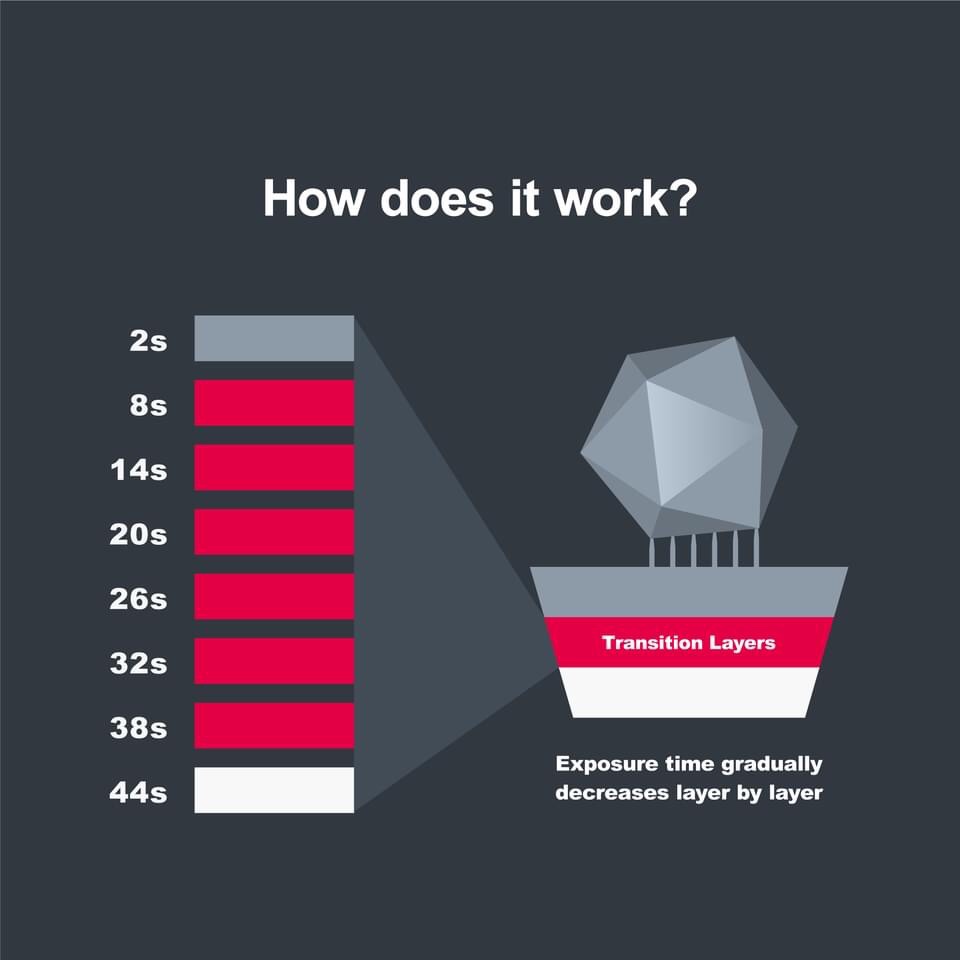

どのように動作するか?

トランジションレイヤーを設定すると、ボトムレイヤーから通常レイヤーへの硬化時間を徐々に短縮し、レイヤーが剥離する問題を回避できます。トラジションレイヤーの設定は、硬化時間が短い(1〜3秒)レジンを使用する場合に最適に機能します。

How does it work?
Setting the Transition Layers can help you gradually decrease exposure time from the bottom layers to the normal layers, avoiding the layer splitting issue.
The Transition Layers works best when using a resin with a short curing time (1~3 seconds).

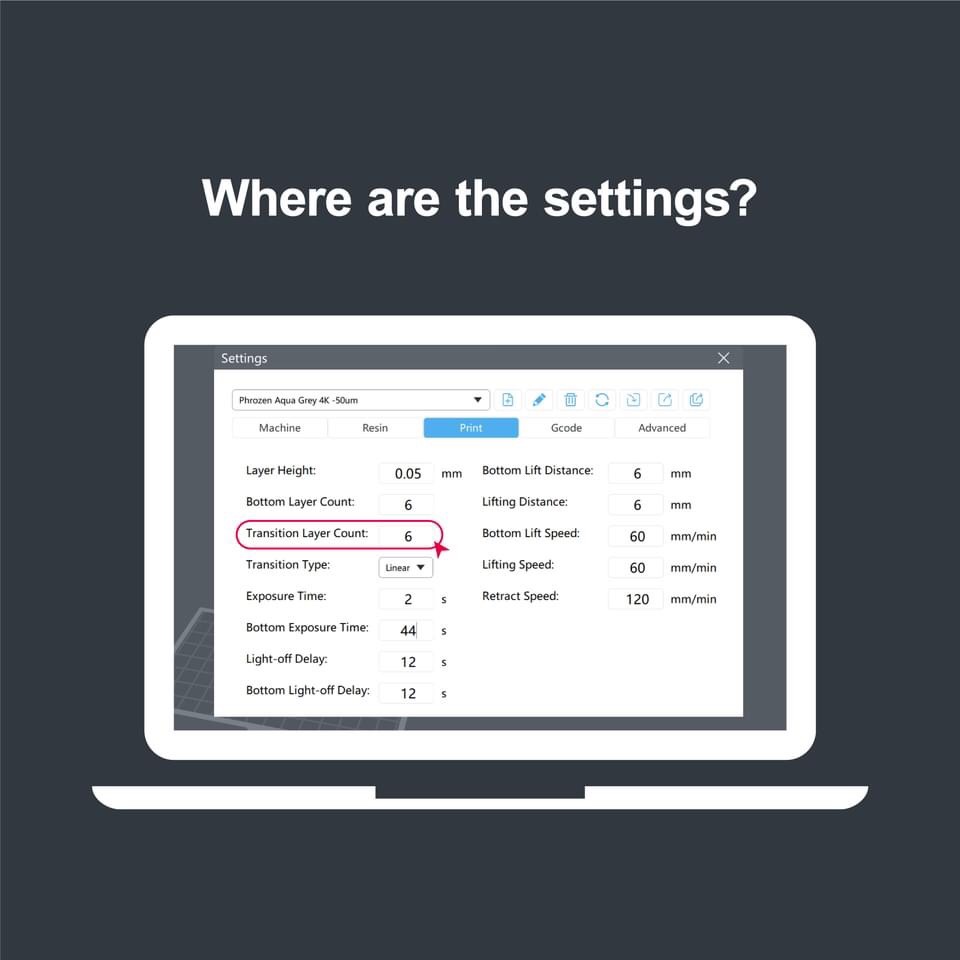

トラジションレイヤーの設定は、Sonic 4k /Sonic Mini 4K / Sonic Mighty 4にのみ適用されることに注意してください。CHITUBOXの推奨設定では6〜8レイヤーとなっています。残りの設定は参照用です。モデルや印刷環境によって異なる場合があります。

Please note that the transition layers are only applicable for: Sonic 4k /Sonic Mini 4K / Sonic Mighty 4K
We recommend setting the transition layers to 6-8 layers in CHITUBOX.
The rest of the settings are for reference only; they may vary according to your model and printing environment.

楽しい3Dプリンタライフを!

※改造するとメーカーのサポート等は受けられなくなる恐れがあります
ご利用は計画的に
